MMWH108

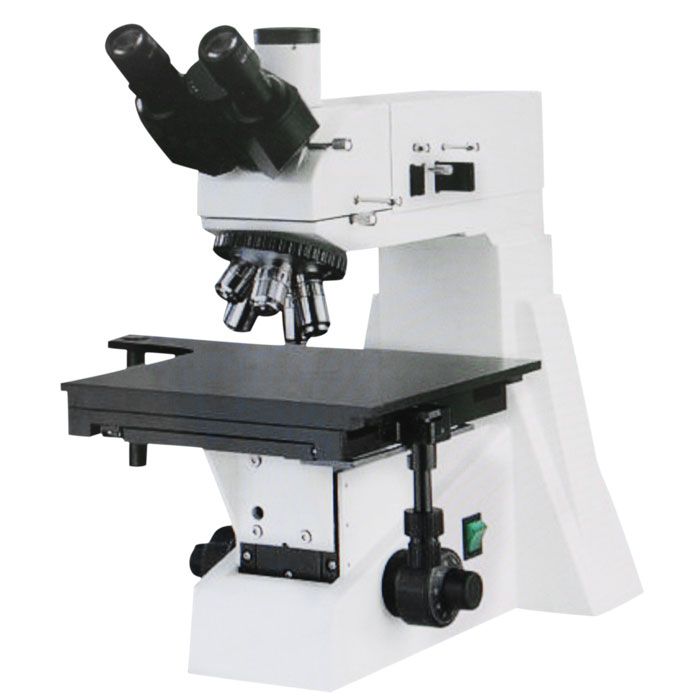

Hamlet MWH108 八吋晶圓三眼金相顯微鏡

50x-800x

超大型平台與超大移動範圍

特殊訂製360度晶圓工作盤

8吋、6吋、4吋晶圓皆可使用

第三眼可外接攝影機、相機


NT.78000

已售完


詳細介紹

產品介紹

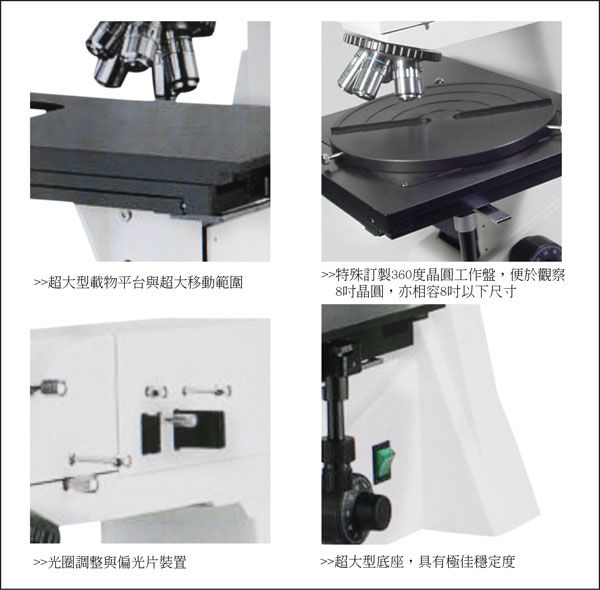

配備大型移動平台,並具有超大移動範圍



搭配360度晶圓工作盤,使用時不會遺漏任何的重要細節



最高可對應8吋(200mm)晶圓



工作盤為依照晶圓尺寸特殊訂製



亦支援4吋、6吋晶圓檢測使用,泛用性高



另有多種倍率物鏡可供選配,擴充性高



適合觀察晶圓、表面材質、高分子材料等工業研發品管



更是晶圓代工、封裝測試等半導體產業必備的專業利器







產品特色



  • 高精密微調焦,最小可到0.002mm/格
  • 超大型工作平台,可對應8吋及8吋以下尺寸晶圓
  • 特殊訂製360度晶圓工作盤,使用更方便、不遺漏任何細節
  • 五孔轉輪式特殊設計,將觀察倍數間格縮小,更易於觀察
  • 可調整強弱光光路附偏光裝置及不同光波濾色鏡

產品規格



機  型

MWH108

總合倍率

50x~800x

三眼,眼幅範圍 55~75mm,左右眼獨立屈光微調

傾斜角度

45

WF10x*2

長工作距離平場物鏡

PL L5x / N.A 0.12 / W.D 26.1mm

PL L10x / N.A 0.25 / W.D 20.2mm

PL L20x / N.A 0.40 / W.D 8.8mm

PL L50x / N.A 0.70 / W.D 3.68mm

PL L80x / N.A 0.80 / W.D 1.25mm

對焦系統

粗、微動同軸調焦機構,微調焦0.002mm/

附最低安全裝置及焦距鎖定裝置

載物平台

280x270mm雙層機械式X-Y大型移動平台

移動範圍205x205mm

可調式雙偏光鏡0~90度及單色(藍、綠、黃)濾光鏡

照明光源

6V 30W鹵素燈

電  壓

AC 110V

附  件

特製多尺寸晶圓360度工作盤,光學保養工具組,大型防塵套
