Dino-Lite Edge AF 5MP 全視野系列
AF7515MT4A 手持式高畫質同軸光數位顯微鏡 400倍型
產品介紹Dino-Lite Edge AF 全視野系列提供通用的USB傳輸方式,並支援 Wi-Fi 無線傳輸模組擴充,讓使用者可透過智慧型手機或平板等行動裝置實現多端同步觀看。AF7X15 搭載 500 萬畫素的高效感光元件,以2592x1944 pixel的解析度捕捉影像,結合專業光學設計鏡頭,確保每個細節的成像都清晰而細膩。
焦距確認顯示條位於視野右下角,自動偵測並確保對準在最佳焦距,從而獲得無與倫比的成像細節。獨特的兩段式光罩設計提供了更多成像焦段以及因應各種觀察需求。AXI 同軸光設計可讓大幅減少物件反光問題,適合IC針腳、Bonding 打線、塑膠及半透明材質表面刮痕、金屬烤漆表面、晶圓塗佈檢查等專業應用。Dino-Lite 不斷創新,為 Edge AF 全視野系列添加更多功能,全面滿足專業需求。產品特色

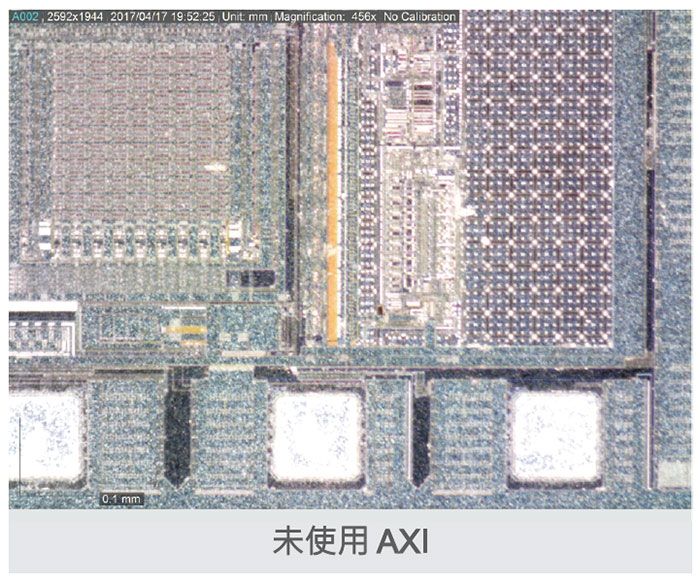

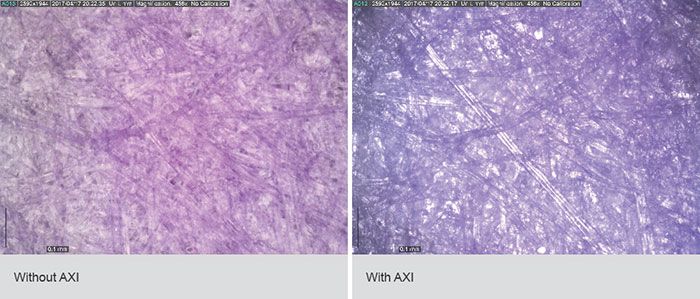

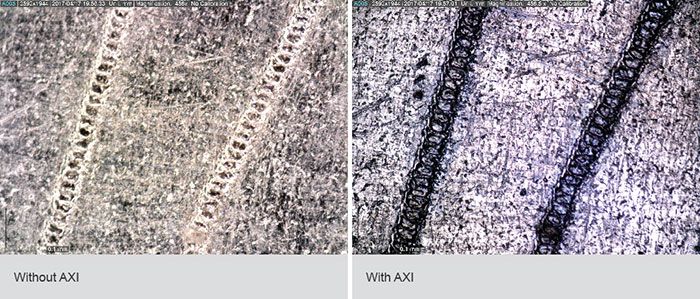

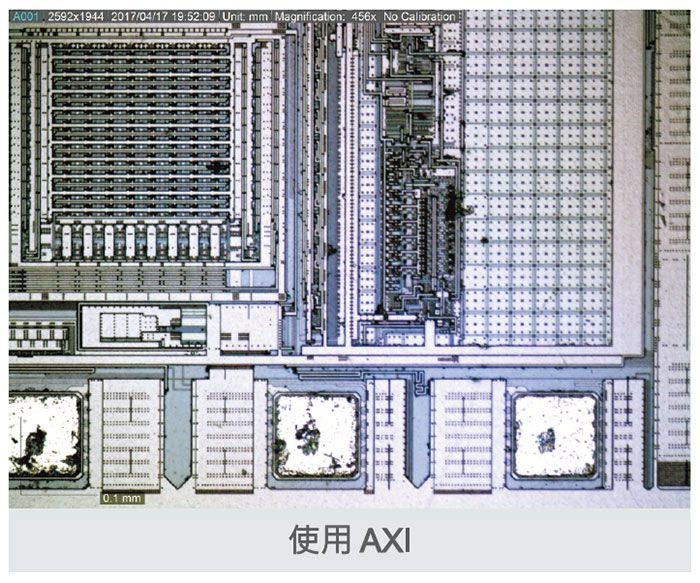

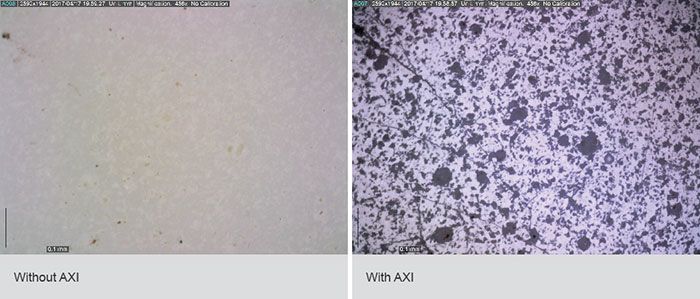

AXI 同軸光暗場 & 明場照明切換

全新的光路設計,透過軟體控制可切換同軸光暗場照明、明場照明,是觀察高反射鏡面、金屬材質、透明/半透明物件、表面缺陷、凹痕、刮痕等的理想解決方案。
400x 真實高倍觀察

放大倍率可達415倍~470倍,可觀察極細小的物件、瑕疵,並提供卓越的成像品質,適合IC針腳、Bonding打線、塑膠及半透明材質表面刮痕、金屬烤漆表面等細節觀察。以下照片為本機款實際拍攝:




Fine Focus 細節微調焦

微調對焦旋鈕,使在高倍率觀察時仍能精細調焦與調整倍率。本機款需搭配【RK-10 鋁合金細調焦防靜電底座】使用,可獲得最佳成像效果。
USB / Wi-Fi 可拆換模組設計

AF系列手持式顯微鏡獨特的可拆換式接頭,可將原本的USB線組,更換為專用的 Wi-Fi 無線模組,搭配 DinoConnect APP,即可於多台智慧型手機、平板電腦進行同步觀看並儲存於行動裝置。(WF-20 Wi-Fi 無線模組需另購)
高品質光學解像力
Edge 全視野系列採用新一代光學鏡頭,讓周邊視野也變得清晰可見,成像效果細膩,滿足嚴苛的顯微鏡應用需求。
500萬畫素即時影像

先進的 CMOS 感光元件可以傳輸清晰銳利的影像,高達 2592x1944 畫素。AMR 自動倍率辨識
可自動偵測觀察時的倍率,大幅提升便利性與量測精度。適合昏暗或特殊環境無法以肉眼辨識倍數的場合。

FLC 彈性照明控制
將LED照明光源分為4個象限區,可分區獨立開關、6段亮度調整。

兩段式光罩設計
機身前端為可拆卸和可互換的前蓋設計,因應不同需求,搭配各種光罩以獲得最佳成像品質。隨產品附光罩組:.N3C-O 開放式光罩 (Open Cap) - 產品預設光罩,標準型70x, 175x進行接觸觀察。.N3C-C 封閉式光罩 (Close Cap) - 可進行液面觀察,於多塵環境使用,可保護內部鏡組。.N3C-E 延伸開放光罩 (Extended Open Cap) - 提供標準型以不同的倍率進行接觸觀察
倍率鎖定裝置

可固定倍率調整轉輪,避免不慎移動或誤觸造成倍率及焦距改變。
精密實用的量測功能

透過原廠專用軟體,可使用多樣化的量測功能,包括兩點直線,連續線、多邊形、半徑圓、直徑圓、三點圓、三點弧、三點角度、四點角度、兩圓心距離、格線、圓心格線、十字線、十字刻度線、指定長度、指定角度、平均顏色換算等,並可輸出至Excel快速生成圖表。
Micro Touch 微觸碰開關

以手指輕微觸碰機身上方的開關即可作用。預設做為拍照開關,可於原廠專用軟體切換為「錄影」、「讀取條碼」、「開關LED」等。
拍照錄影與影像後製

透過軟體進行靜態拍照、動態錄影、間格拍照、間隔錄影;可進行檔案備註、分類管理,可滿足需記錄物件的使用者。可調整亮度、對比、色調、飽和度、Gamma、負片、水平/垂直鏡像等影像後製功能。
注意事項.請勿摔落或受強力撞擊以避免內部鏡組及燈源造成偏移、損壞。.為維護您的產品保固權益,請妥善保存產品之序號貼紙及保固卡。.若因人為使用不當而造成產品損壞,於保固期間內維修仍可能酌收費用。
產品規格機 型:AF7515MT4A放大倍率:415x~470x工作距離:6~11mm最高畫素:500萬畫素(2592x1944 pixels)
照片尺寸:2592x1944, 2048x1536, 1600x1200, 1280x960, 640x480
影片尺寸:1280x960, 640x480
照明光源:同軸光白光LED*8, FLC 彈性照明控制DPQ 深度資訊採集:無
EDOF 延伸景像深度:無EDR 延伸動態範圍:無Auto Focus 自動對焦:無AMR 自動倍率辨識:有明場 / 暗場切換:有
偏光轉輪:無倍率鎖定:有量測功能:有校正功能:有兩段式光罩:有微觸碰開關:有作業系統:Windows 11, 10, 8, 7;Mac OS 10.14 (含以上)
照片格式:Windows - BMP, GIF, PNG, MNG, TIF, TGA, PCX, WBMP, JP2, JPC, JPG, PGX, RAS, PNM
Mac OS - PNG, JPEG
影片格式:Windows - WMV, FLV, SWF
Mac OS - MOV
傳輸介面:USB 2.0, 可搭配WF-20無線模組進行無線傳輸機身重量:97g產品尺寸:長11.5x直徑3.4cm附 件:Micro-B轉A 1.8m傳輸線、Micro-B轉C 1.8m傳輸線、校正片(精度0.1mm)、收納袋 光罩組(開放式光罩、封閉式光罩、延伸開放光罩)產品保固:一年產 地:台灣
