MDF4515-FVT

【Dino-Lite】Edge 全視野系列 AF4515-FVT 手持式數位紫外線顯微鏡 400nm UV 標準型

UV油墨 電容漏液

玉石注膠 螢光反應

400nm 紫外線光源

20x~220x

工作距離:0~6cm

130萬畫素 清晰真實

全視野清晰 光學鏡頭

FLC 彈性照明控制

AMR 自動倍率辨識

兩段式光罩 附光罩組

偏光片轉輪 減少反射

100%MIT 台灣製造


NT.99999
F
請選擇顏色 F

尺寸表

放大倍率 工作距離(mm) 視野範圍 景深
20x 60.2 19.5x15.6 2.5
30x 33.5 13.0x10.4 1.8
40x 20.9 9.8x7.8 1.5
50x 13.9 7.8x6.3 -
60x 9.7 6.5x5.2 -
70x 7.1 5.6x4.5 1.0
80x 5.5 4.9x3.9 -
90x 4.5 4.3x3.5 -
100x 4.1 3.9x3.1 -
110x 4.0 3.6x2.8 -
120x 4.1 3.3x2.6 -
130x 4.5 3.0x2.4 -
140x 5.0 2.8x2.2 -
150x 5.6 2.6x2.1 -
160x 6.3 2.4x2.0 -
170x 7.1 2.3x1.8 -
180x 8.0 2.2x1.7 -
190x 8.9 2.1x1.6 -
200x 9.9 2.0x1.6 -
210x 10.9 1.9x1.5 -
220x 11.9 1.8x1.4 0.1

詳細介紹

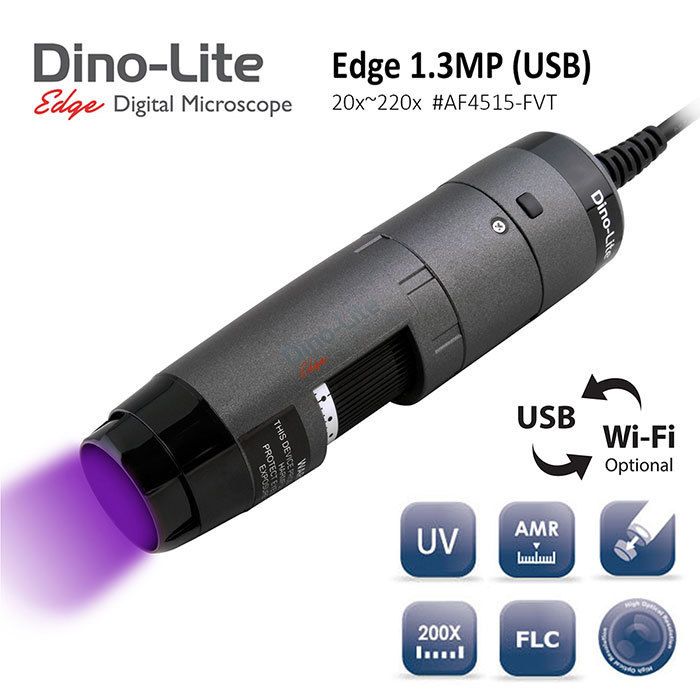

Dino-Lite Edge 全視野系列

AF4515-FVT 手持式數位紫外線顯微鏡 400nm UV 標準型


產品介紹

Dino-Lite Edge 系列是為專業需求所開發的高階手持型數位顯微鏡,採用新一代感光元件與光學結構設計,大幅增加成像細膩度,視野內的物件都能清晰銳利;視野右下方具有焦距確認顯示條,能自動偵測是否對準在最佳焦距上,以便獲得最細膩的成像效果;兩段式光罩設計,可使用更多成像焦段。偏光功能適用於電路板檢查、金屬礦物、寶石鑑定、皮膚真皮層檢查等。

Dino-Lite 提供375nm、400nm共兩種不同波長的UV紫外線顯微鏡,可用於UV油墨辨識、重要文件辨識、真偽鈔辨識、PCB電容漏液檢查、礦物內含物觀察、玉石翡翠注膠染色鑑定、玻璃錫面(Tin Side)/空氣面(Air Side)分辨、鑽石螢光反應(Strong Blue)、古畫作補筆修復。Dino-Lite 持續開發 Edge 全視野系列產品的進階功能,力求滿足大多數專業需求。您可以透過原廠專用軟體 DinoCapture (Windows OS) 以及 DinoXcope  (Mac OS) 使用這些功能。



產品特色

USB / Wi-Fi 可拆換模組設計


AF 系列手持式顯微鏡獨特的可拆換式接頭,可將原本的 USB 線組,更換為專用的 Wi-Fi 無線模組,搭配 DinoConnect APP,即可於多台智慧型手機、平板電腦進行同步觀看並儲存於行動裝置。(WF-20 Wi-Fi 無線模組需另購)

UV 紫外線照明光源



使用8顆紫外線 UV LED 做為照明光源,適合用於UV油墨辨識、重要文件辨識、真偽鈔辨識、PCB電容漏液檢查、礦物內含物觀察、玉石翡翠注膠染色鑑定、玻璃錫面 (Tin Side) / 空氣面 (Air Side) 分辨、鑽石螢光反應 (Strong Blue)、古畫作補筆修復。



高品質光學解像力




Edge 系列採用新一代光學鏡頭,讓周邊視野也變得清晰可見,成像效果細膩,滿足嚴苛的顯微鏡應用需求。


AMR 自動倍率辨識



可自動偵測觀察時的倍率,大幅提升便利性與量測精度。適合昏暗或特殊環境無法以肉眼辨識倍數的場合。(此功能於 MAC OS 目前支援10.12(含)以下之版本)
FLC 彈性照明控制



將 LED 照明光源分為4個象限區,可分區獨立開關、6段亮度調整。


130萬畫素即時影像



動態影像畫素達1280x1024 pixels,提升感光效果與清晰度的高品質感光元件,不錯過任何重要細節。


200x 真實倍率觀察



本產品的放大倍率:20x~220x,透過機身的中心旋鈕同時調整焦距與倍率。


兩段式光罩設計




機身前端為可拆卸和可互換的前蓋設計,因應不同需求,搭配各種光罩以獲得最佳成像品質。隨產品附光罩組:

.N3C-OB 開放式黑色光罩 (Open Cap) - 產品預設光罩,標準型70x, 175x進行接觸觀察。

.N3C-C 封閉式光罩 (Close Cap) - 可進行液面觀察,於多塵環境使用,可保護內部鏡組。

.N3C-D 前柔光罩 (Diffuser Cap) - 減少反射光線,適合高反光物件觀察,搭配偏光型使用更能發揮偏光最佳效果。

.N3C-D2 蛋白柔光罩 (Opal Diffuser Cap) - 大幅減少反射光線,適合高反光物件觀察,搭配偏光型使用更能發揮偏光最佳效果。

.N3C-E 延伸開放光罩 (Extended Open Cap) - 提供標準型以不同的倍率進行接觸觀察

.N3C-L 長距光罩 (Long Cap) - 標準型35x, 廣角型25x、45x低倍接觸觀察,前端可搭配其他光罩使用。

.N3C-S 黑色側光罩 (Sidelight Cap) - 增加成像立體感,適合凹凸物件觀察。


倍率鎖定裝置



可固定倍率調整轉輪,避免不慎移動或誤觸造成倍率及焦距改變。


精密實用的量測功能



透過原廠專用軟體,可使用多樣化的量測功能,包括兩點直線,連續線、多邊形、半徑圓、直徑圓、三點圓、三點弧、三點角度、四點角度、兩圓心距離、格線、圓心格線、十字線、十字刻度線、指定長度、指定角度、平均顏色換算等,並可輸出至Excel快速生成圖表。


Micro Touch 微觸碰開關



以手指輕微觸碰機身上方的開關即可作用。預設做為拍照開關,可於原廠專用軟體切換為「錄影」、「讀取條碼」、「開關LED」等。


拍照錄影與影像後製



透過軟體進行靜態拍照、動態錄影、間格拍照、間隔錄影;可進行檔案備註、分類管理,可滿足需記錄物件的使用者。可調整亮度、對比、色調、飽和度、Gamma、負片、水平/垂直鏡像等影像後製功能。


USB 傳輸介面



透過 USB 端子可輕鬆將拍攝照片與影片儲存至電腦。可使用繁體中文介面,共有28種多國語言,方便外國人員操作使用。

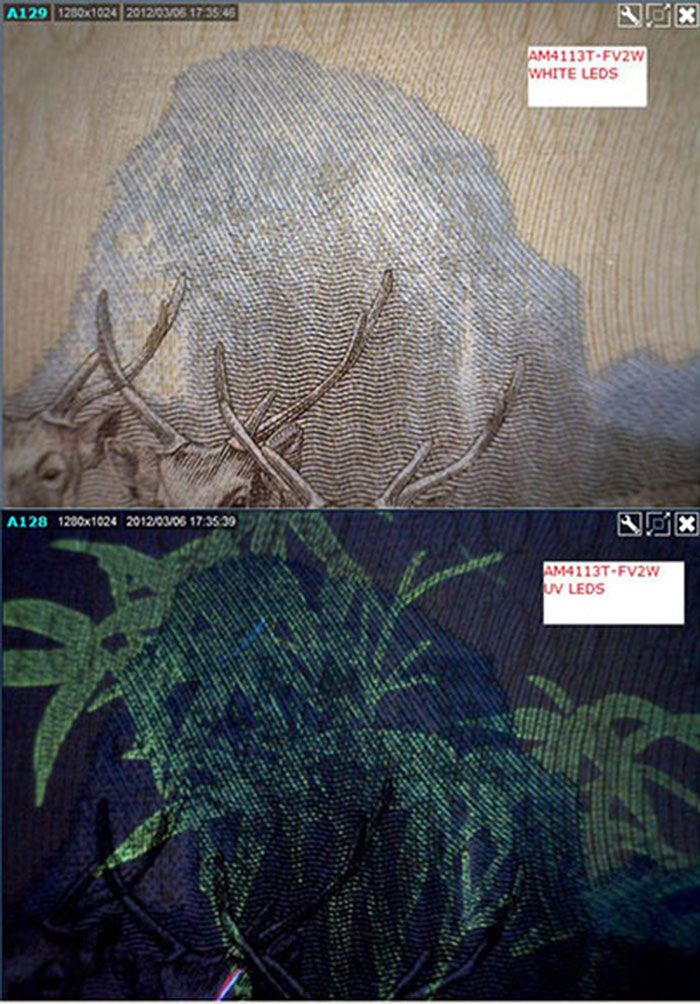

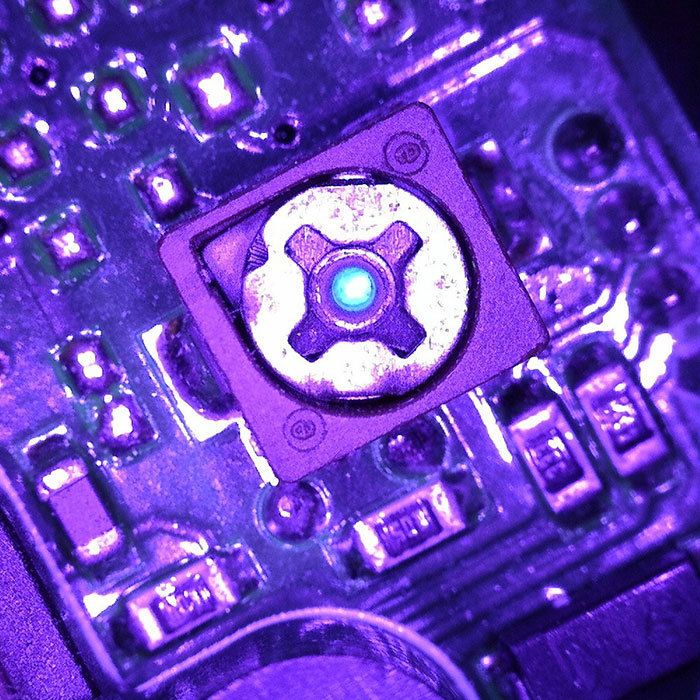

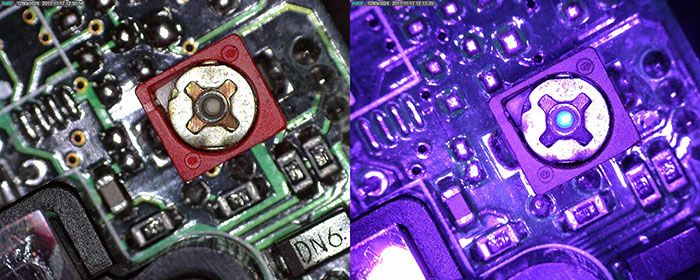

實際拍攝照片




注意事項

.請勿摔落或受強力撞擊以避免內部鏡組及燈源造成偏移、損壞。

.為維護您的產品保固權益,請妥善保存產品之序號貼紙及保固卡。

.若因人為使用不當而造成產品損壞,於保固期間內維修仍可能酌收費用。



產品規格

機  型:AF4515-FVT

放大倍率:20x~220x

工作距離:0~6cm, 可接觸觀察

最高畫素:130萬畫素(1280x1024 pixels)

照片尺寸:1280x1024, 640x480(高速)

影片尺寸:1280x960, 640x480

照明光源:紫外線 400nm UV LED*8, FLC 彈性照明控制

EDOF 延伸景像深度:無

EDR 延伸動態範圍:無

Auto Focus 自動對焦:無

AMR 自動倍率辨識:有

偏光轉輪:無

倍率鎖定:有

量測功能:有

校正功能:有

兩段式光罩:有

微觸碰開關:有

作業系統:Windows 10, 8, 7;MAC OS 10.11.6 含以上

照片格式:Windows - BMP, GIF, PNG, MNG, TIF, TGA, PCX, WBMP, JP2, JPC, JPG, PGX, RAS, PNM

     MAC - PNG, JPEG

影片格式:Windows - WMV, FLV, SWF

     MAC - MOV

傳輸介面:USB 2.0, 可搭配 WF-20 無線模組進行無線傳輸

機身重量:111g

產品尺寸:長11.4x直徑3.3cm

附  件:原廠軟體光碟、校正片(精度0.1mm)、收納袋

     光罩組(開放式光罩、封閉式光罩、前柔光罩、蛋白柔光罩、延伸開放光罩、長距光罩、黑色側光罩)

產品保固:一年

產  地:台灣



品牌介紹

Dino-Lite是以輕巧、方便、高品質而享譽全球的台灣顯微鏡製造商,產品線包括Dino-Lite手持式數位顯微鏡、Dino-Eye電子目鏡,取代傳統笨重的光學顯微鏡,透過USB端子連接電腦而進行數位化,讓使用者能夠走到戶外,進行即時採樣,重新定義光學顯微鏡,並榮獲德國iF產品設計獎肯定。產品用途多元:工業檢測、生物研究、真偽檢驗、健康照護、膚髮護理、寶石鑑定皆有可對應機種。


美國、歐洲、澳洲、巴西、日本、南韓、新加坡、印度、中東、泰國、馬來西亞、印尼、中國大陸等地皆有代理商。華堂光學為台灣地區銷售總代理。
