MD5218M-FVT

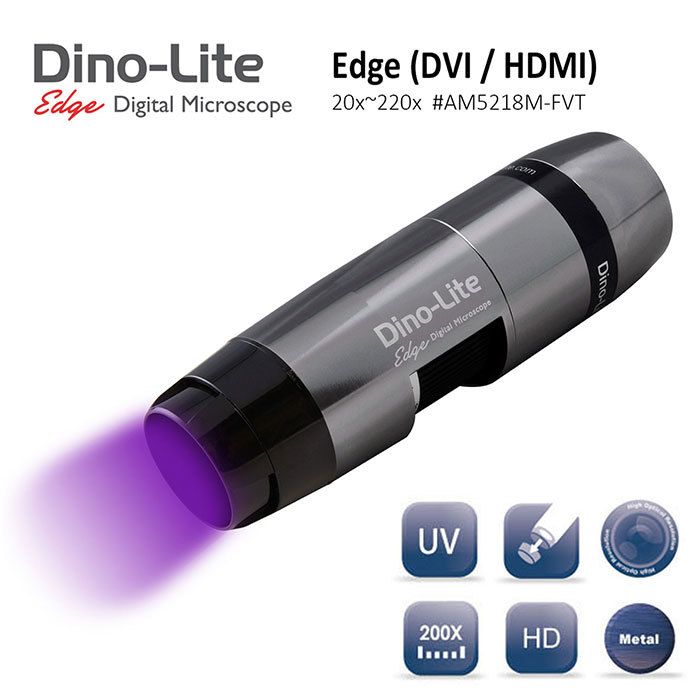

【Dino-Lite】Edge 全視野系列 AM5218M-FVT 手持式HDMI高解析紫外線顯微鏡 400nm UV 標準型

UV油墨 電容漏液

玉石注膠 螢光反應

400nm 紫外線光源

20x~220x

工作距離:0~6cm

支援HDMI/DVI 雙介面

HD 720p (1280x720)

全視野清晰 光學鏡頭

60fps幀率 高速動態

微觸碰開關 畫面凍結

兩段式光罩 附光罩組

鋁合金散熱 堅固機身

100%MIT 台灣製造


NT.99999
F
請選擇顏色 F

尺寸表

放大倍率 工作距離(mm) 視野範圍 景深
20x 60.2 19.5x11.7 2.5
30x 33.5 13.0x7.8 1.8
40x 20.9 9.8x5.9 1.5
50x 13.9 7.8x4.7 -
60x 9.7 6.5x3.9 -
70x 7.1 5.6x3.4 1.0
80x 5.5 4.9x3.0 -
90x 4.5 4.3x2.6 -
100x 4.1 3.9x2.3 -
110x 4.0 3.6x2.1 -
120x 4.1 3.3x2.0 -
130x 4.5 3.0x1.8 -
140x 5.0 2.8x1.7 -
150x 5.6 2.6x1.6 -
160x 6.3 2.4x1.5 -
170x 7.1 2.3x1.4 -
180x 8.0 2.2x1.3 -
190x 8.9 2.1x1.2 -
200x 9.9 2.0x1.2 -
210x 10.9 1.9x1.1 -
220x 11.9 1.8x1.1 0.1

詳細介紹






Dino-Lite Edge 全視野系列

AM5218M-FVT 手持式HDMI高解析紫外線顯微鏡 400nm UV 標準型



產品介紹

Dino-Lite Edge 系列是為專業需求所開發的高階手持型數位顯微鏡,採用新一代感光元件與光學結構設計,大幅增加成像細膩度,視野內的物件都能清晰銳利;兩段式光罩設計,可使用更多成像焦段。偏光功能適用於電路板檢查、金屬礦物、寶石鑑定、皮膚真皮層檢查等。

Edge HDMI 系列產品針對影像裝置所設計,提供 HD 720p (1280x720 pixels) 高解析畫質、最高 60fps 影像幀率,連接 HDMI端子 (或 DVI 端子) 及電源供應線即可使用,影像裝置包括:液晶顯示器、電視、投影機等,支援絕大部分的影像裝置。適合 QA 品保、QC 品管、生產線作業員、長時間用眼工作者輔助。UV 紫外線顯微鏡,可用於 UV 油墨辨識、重要文件辨識、海關護照檢查、真偽鈔辨識、PCB 電容漏液檢查、礦物內含物觀察、玉石翡翠注膠染色鑑定、玻璃錫面 (Tin Side) / 空氣面 (Air Side) 分辨、鑽石螢光反應 (Strong Blue)、古畫作補筆修復



產品特色

UV 紫外線照明光源

使用8顆紫外線 UV LED 做為照明光源,適合用於UV油墨辨識、重要文件辨識、真偽鈔辨識、PCB電容漏液檢查、礦物內含物觀察、玉石翡翠注膠染色鑑定、玻璃錫面 (Tin Side) / 空氣面 (Air Side) 分辨、鑽石螢光反應 (Strong Blue)、古畫作補筆修復。



HDMI 高速傳輸介面



透過 HDMI 端子、DVI 數位端子,進行畫面傳輸,AM5218 系列影像解析度為 HD 720p(1280x720 pixels),影像幀率最高可達 60fps,減少殘影狀況。


高品質光學解像力



Edge 系列採用新一代光學鏡頭,讓周邊視野也變得清晰可見,成像效果細膩,滿足嚴苛的顯微鏡應用需求。


200x 真實倍率觀察




本產品的放大倍率:20x~220x,透過機身的中心旋鈕同時調整焦距與倍率,物件平貼前端光罩時(WD=0),接觸倍率約58x、205x。


倍率鎖定裝置



可固定倍率調整轉輪,避免不慎移動或誤觸造成倍率及焦距改變。


Micro Touch 微觸碰開關



以手指輕微觸碰機身上方的開關即可作用。短按為畫面凍結;長按為LED燈源開關。


兩段式光罩設計



機身前端為可拆卸和可互換的前蓋設計,因應不同需求,搭配各種光罩以獲得最佳成像品質。隨產品附光罩組:

.N3C-OB 開放式黑色光罩 (Open Cap) - 產品預設光罩,標準型70x, 175x進行接觸觀察。

.N3C-C 封閉式光罩 (Close Cap) - 可進行液面觀察,於多塵環境使用,可保護內部鏡組。

.N3C-E 延伸開放光罩 (Extended Open Cap) - 提供標準型以不同的倍率進行接觸觀察。

.N3C-L 長距光罩 (Long Cap) - 標準型35x, 廣角型25x、45x低倍接觸觀察,前端可搭配其他光罩使用。

.N3C-S 黑色側光罩 (Sidelight Cap) - 增加成像立體感,適合凹凸物件觀察。



鋁合金機身



機身由堅固美觀的鋁合金製成,提升保護與散熱能力。


倍率鎖定裝置



可固定倍率調整轉輪,避免不慎移動或誤觸造成倍率及焦距改變。



實際照片比較




注意事項

.請勿摔落或受強力撞擊以避免內部鏡組及燈源造成偏移、損壞。

.為維護您的產品保固權益,請妥善保存產品之序號貼紙及保固卡。

.若因人為使用不當而造成產品損壞,於保固期間內維修仍可能酌收費用。

.請使用原廠提供的電源變壓器及線材,以便正常運作。




產品規格

機  型:AM5218M-FVT

放大倍率:20x~220x

工作距離:0~6cm, 接觸觀察

影像畫素:HD 720p(1280x720 pixels)

掃瞄速度:最高60fps


照明光源:紫外線 400nm UV LED*8

偏光轉輪:無

倍率鎖定:有

二段式光罩:有

微觸碰開關:有(短按 - 畫面凍結 / 長按 - LED照明開關)

傳輸介面:HDMI、DVI 數位端子

適用電壓:100V-240V

機身重量:125g

產品尺寸:長10.5x直徑3.2cm

附  件:mini HDMI轉HDMI傳輸線、mini HDMI轉DVI傳輸線、DC 5V電源變壓器、收納袋

     光罩組(開放式黑色光罩、封閉式光罩、延伸開放光罩、長距光罩、黑色側光罩)


產品保固:一年

產  地:台灣



品牌介紹

Dino-Lite 是以輕巧、方便、高品質而享譽全球的台灣顯微鏡製造商,產品線包括 Dino-Lite 手持式數位顯微鏡、Dino-Eye 電子目鏡,取代傳統笨重的光學顯微鏡,透過USB端子連接電腦而進行數位化,讓使用者能夠走到戶外,進行即時採樣,重新定義光學顯微鏡,並榮獲德國 iF 產品設計獎肯定。產品用途多元:工業檢測、生物研究、真偽檢驗、健康照護、膚髮護理、寶石鑑定皆有可對應機種。


美國、歐洲、澳洲、巴西、日本、南韓、新加坡、印度、中東、泰國、馬來西亞、印尼、中國大陸等地皆有代理商。華堂光學為台灣地區銷售總代理。
