MD4515T8

【Dino-Lite】Edge 全視野系列 AM4515T8 手持式數位顯微鏡 800倍型

晶圓 Wafer 細節觀察

光學解析度達1.5微米

700x~900x

工作距離:0~6mm

130萬畫素 清晰真實

全視野清晰 光學鏡頭

AMR 自動倍率辨識

兩段式光罩 附光罩組

100%MIT 台灣製造


NT.99999
F
請選擇顏色 F

尺寸表

放大倍率 工作距離(mm) 視野範圍 景深
700x 6.6 0.6x0.4 0.09
800x 6.4 0.5x0.4 0.08
900x 6.3 0.4x0.3 0.07

詳細介紹

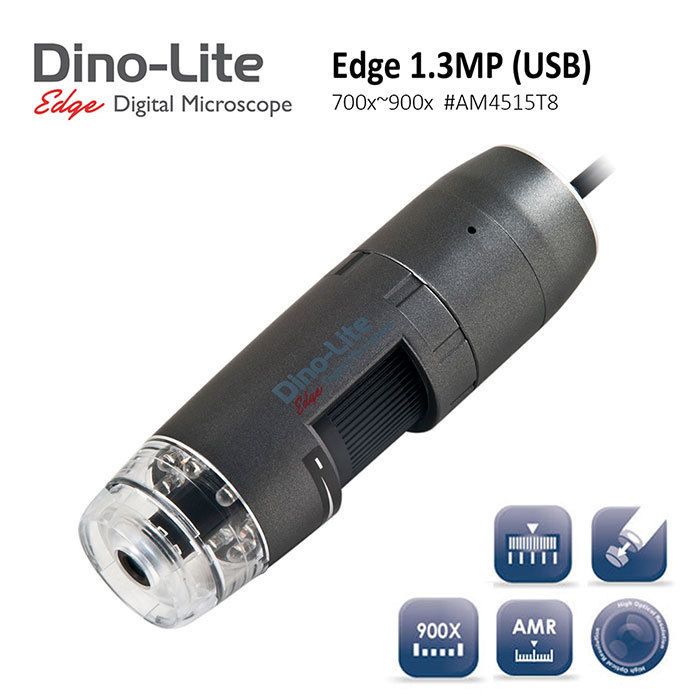

Dino-Lite Edge 全視野系列

AM4515T8 手持式數位顯微鏡 800倍型


產品介紹

Dino-Lite Edge系列是為專業需求所開發的高階手持型數位顯微鏡,採用新一代感光元件與光學結構設計,大幅增加成像細膩度,視野內的物件都能清晰銳利;視野右下方具有焦距確認顯示條,能自動偵測是否對準在最佳焦距上,以便獲得最細膩的成像效果;兩段式光罩設計,可使用更多成像焦段。

AM4515T8是改善以往高倍機款必須接觸觀察,進行高倍率觀查仍能維持工作距離(開放式光罩於666倍 / 延伸開放光罩時於721倍為接觸觀察),特殊設計的微調對焦旋鈕,能夠完成細製的調焦與變換倍率,適合觀察極精密零件、晶圓等。配合獨特的AMR自動倍率辨識功能,能自動偵測觀察時的倍率,大幅提升便利性與量測精度。內附「Dino Capture」原廠軟體光碟,可進行拍照、錄影記錄、各種量測與繪圖功能,並輸出數據至Excel。本機款需搭配【RK-10 鋁合金細調焦防靜電底座】使用,可獲得最佳成像效果。

Dino-Lite 持續開發Edge全視野系列產品的進階功能,力求滿足大多數專業需求。您可以透過原廠專用軟體DinoCapture (Windows OS) 以及DinoXcope (Mac OS) 使用這些功能。



產品特色

900x 真實高倍觀察

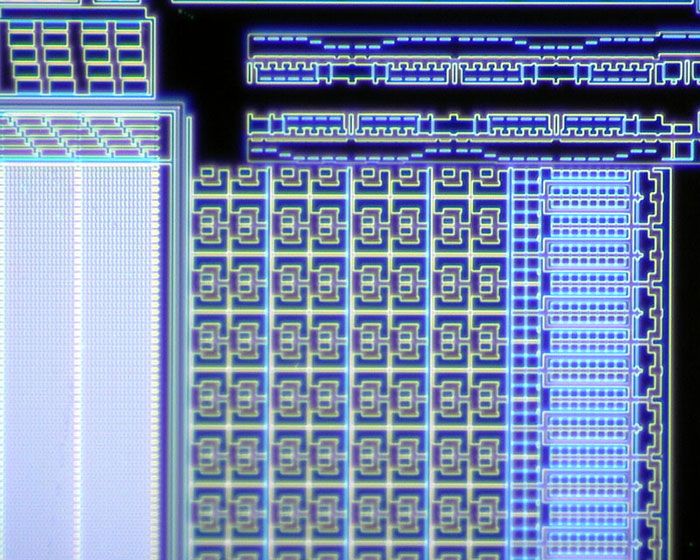

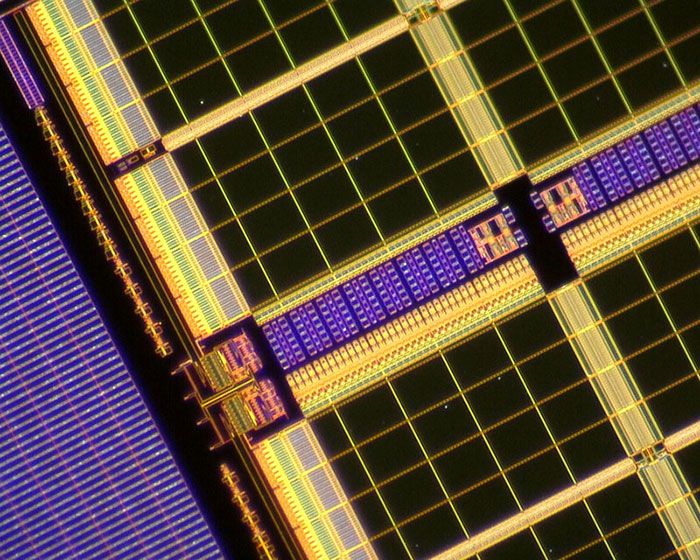

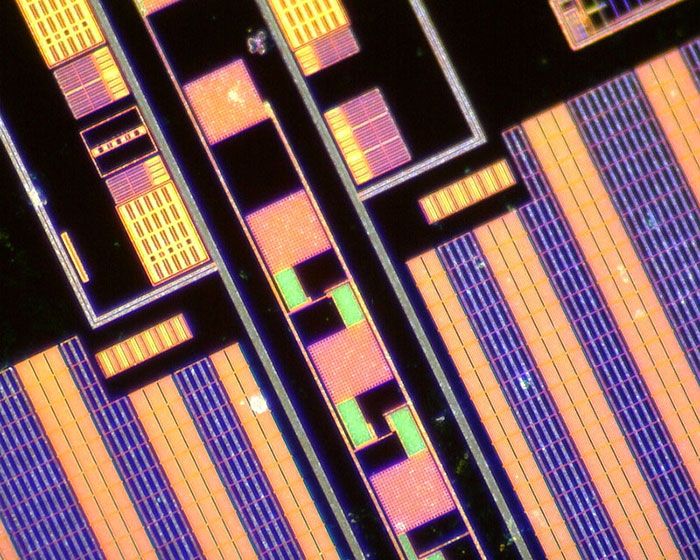

放大倍率可達700倍~900倍,可觀察小於1.5微米的物件,並提供卓越的成像品質,適合IC針腳、晶圓(Wafer)細節觀察。以下照片為本機款實際拍攝:














Fine Focus 細節微調焦

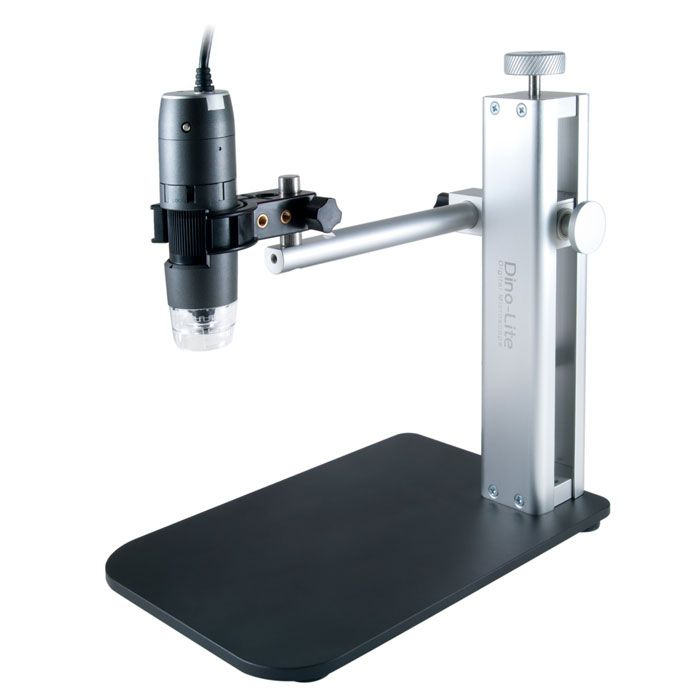

微調對焦旋鈕,使在高倍率觀察時仍能精細調焦與調整倍率。本機款需搭配【RK-10 鋁合金細調焦防靜電底座】使用,可獲得最佳成像效果。



高品質光學解像力




Edge系列採用新一代光學鏡頭,讓周邊視野也變得清晰可見,成像效果細膩,滿足嚴苛的顯微鏡應用需求。


AMR 自動倍率辨識



可自動偵測觀察時的倍率,大幅提升便利性與量測精度。適合昏暗或特殊環境無法以肉眼辨識倍數的場合。(此功能於MAC OS目前支援10.12(含)以下之版本)

130萬畫素即時影像



動態影像畫素達1280x1024 pixels,提升感光效果與清晰度的高品質感光元件,不錯過任何重要細節。


兩段式光罩設計




機身前端為可拆卸和可互換的前蓋設計,因應不同需求,搭配各種光罩以獲得最佳成像品質。隨產品附光罩組:

.N3C-O 開放式光罩 (Open Cap) - 產品預設光罩,標準型70x, 175x進行接觸觀察。

.N3C-C 封閉式光罩 (Close Cap) - 可進行液面觀察,於多塵環境使用,可保護內部鏡組。

.N3C-E 延伸開放光罩 (Extended Open Cap) - 提供標準型以不同的倍率進行接觸觀察


倍率鎖定裝置



可固定倍率調整轉輪,避免不慎移動或誤觸造成倍率及焦距改變。


精密實用的量測功能



透過原廠專用軟體,可使用多樣化的量測功能,包括兩點直線,連續線、多邊形、半徑圓、直徑圓、三點圓、三點弧、三點角度、四點角度、兩圓心距離、格線、圓心格線、十字線、十字刻度線、指定長度、指定角度、平均顏色換算等,並可輸出至Excel快速生成圖表。


Micro Touch 微觸碰開關



以手指輕微觸碰機身上方的開關即可作用。預設做為拍照開關,可於原廠專用軟體切換為「錄影」、「讀取條碼」、「開關LED」等。


拍照錄影與影像後製



透過軟體進行靜態拍照、動態錄影、間格拍照、間隔錄影;可進行檔案備註、分類管理,可滿足需記錄物件的使用者。可調整亮度、對比、色調、飽和度、Gamma、負片、水平/垂直鏡像等影像後製功能。


USB 傳輸介面



透過USB端子可輕鬆將拍攝照片與影片儲存至電腦。可使用繁體中文介面,共有28種多國語言,方便外國人員操作使用。


注意事項

.請勿摔落或受強力撞擊以避免內部鏡組及燈源造成偏移、損壞。

.為維護您的產品保固權益,請妥善保存產品之序號貼紙及保固卡。

.若因人為使用不當而造成產品損壞,於保固期間內維修仍可能酌收費用。

.使用MAC OS時,AMR自動倍率辨識功能目前支援10.12(含)以下之版本。




產品規格

機  型:AM4515T8

放大倍率:700x~900x

工作距離:0~6mm

最高畫素:130萬畫素(1280x1024 pixels)

照片尺寸:1280x1024, 640x480(高速)

影片尺寸:1280x960, 640x480

照明光源:白光LED*8

EDOF 延伸景像深度:無

EDR 延伸動態範圍:無

Auto Focus 自動對焦:無

AMR 自動倍率辨識:有

偏光轉輪:無

倍率鎖定:有

量測功能:有

校正功能:有

兩段式光罩:有

微觸碰開關:有

作業系統:Windows XP, Vista, 7, 8, 10 ; Mac OS 10.9(含)以上版本

照片格式:Windows - BMP, GIF, PNG, MNG, TIF, TGA, PCX, WBMP, JP2, JPC, JPG, PGX, RAS, PNM

     Mac OS - PNG, JPEG

影片格式:Windows - WMV, FLV, SWF

     Mac OS - MOV

傳輸介面:USB 2.0

機身重量:100g

產品尺寸:長10.5x直徑3.2cm

附  件:原廠軟體光碟、校正片(精度0.1mm)、收納袋

     光罩組(開放式光罩、封閉式光罩、延伸開放光罩)

產品保固:一年

產  地:台灣



品牌介紹

Dino-Lite是以輕巧、方便、高品質而享譽全球的台灣顯微鏡製造商,產品線包括Dino-Lite手持式數位顯微鏡、Dino-Eye電子目鏡,取代傳統笨重的光學顯微鏡,透過USB端子連接電腦而進行數位化,讓使用者能夠走到戶外,進行即時採樣,重新定義光學顯微鏡,並榮獲德國iF產品設計獎肯定。產品用途多元:工業檢測、生物研究、真偽檢驗、健康照護、膚髮護理、寶石鑑定皆有可對應機種。


美國、歐洲、澳洲、巴西、日本、南韓、新加坡、印度、中東、泰國、馬來西亞、印尼、中國大陸等地皆有代理商。華堂光學為台灣地區銷售總代理。
