Motic 麥克奧迪 RED LINE 紅線系列

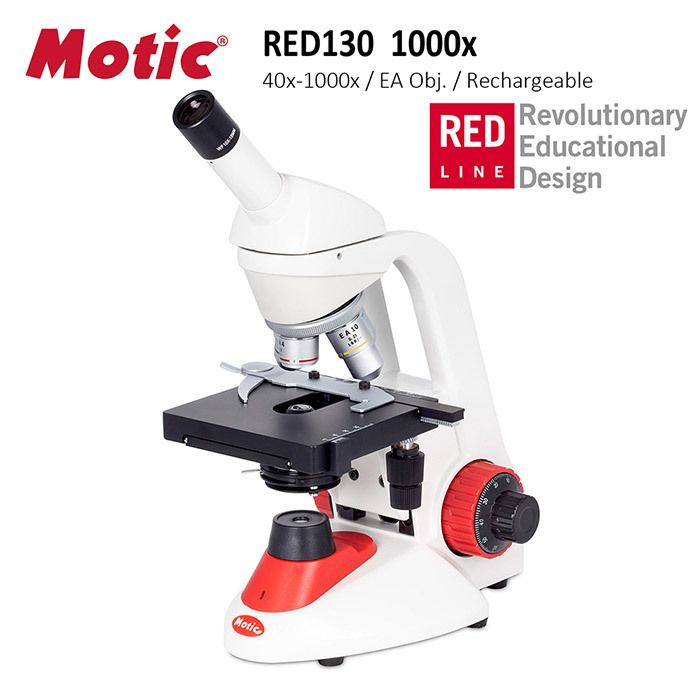

RED130 1000x 中型單眼LED蓄電複式生物顯微鏡

產品介紹

Motic 麥克奧迪 RED Line 紅線系列是針對各級學校教學所設計，「RED」是 Revolutionary Education Design 的縮寫，意為「革命性的教學設計」。產品線完整，包括學生用生物顯微鏡、教師用生物顯微鏡、數位生物顯微鏡、實體顯微鏡等。具備人體工學設計，在歐洲及美國市場深獲肯定。全機無鈍角設計，減少碰撞；機臂成為大型提把，方便搬移。

RED130 複式生物顯微鏡屬於 RED100 系列，WF10x (18mm) 廣角目鏡，提供較大的視野範圍；採用 Motic 暢銷全球的 EA 高級消色差物鏡組，符合德國 DIN 生產標準，成像清晰銳利。內旋式鼻輪可避免更換玻片時碰撞。升級為粗微同軸調焦機構，讓長時間使用者更能得心應手、快速鎖定目標，微調焦最小格值為 2 微米 (0.002mm) /格，可獲得細膩的景深。採用 LED 白光照明，具備低溫、省電等優點，燈組使用壽命長達 50,000 小時，機身內部具備蓄電機能，可以到戶外進行現地觀察。適合細胞培養分析、組織切片觀察、血液判讀、精卵檢查、塵螨觀察、水質檢驗、養殖研究、醫學檢驗、學術研究等。


產品特色

Wide Field 廣角目鏡 / 360度旋轉頭

相較於 Huygens 惠更斯目鏡，Wide Field 廣角目鏡可提供較寬廣的視野以及較大的瞳徑，使用者更容易尋找目標物，長時間觀看較為舒適。觀察頭傾斜 45 度角，可 360 度旋轉，方便各種角度觀察與小組共同觀察。

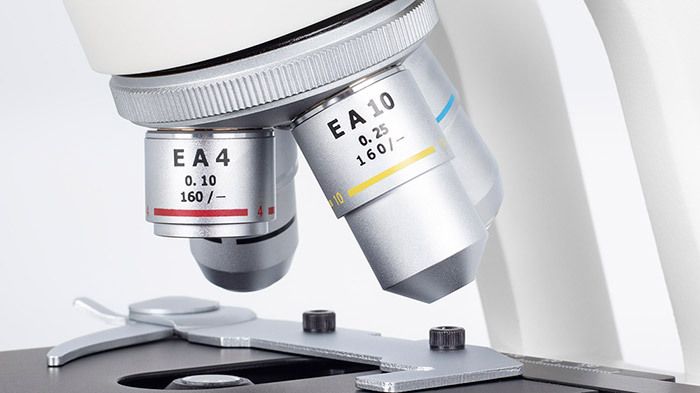

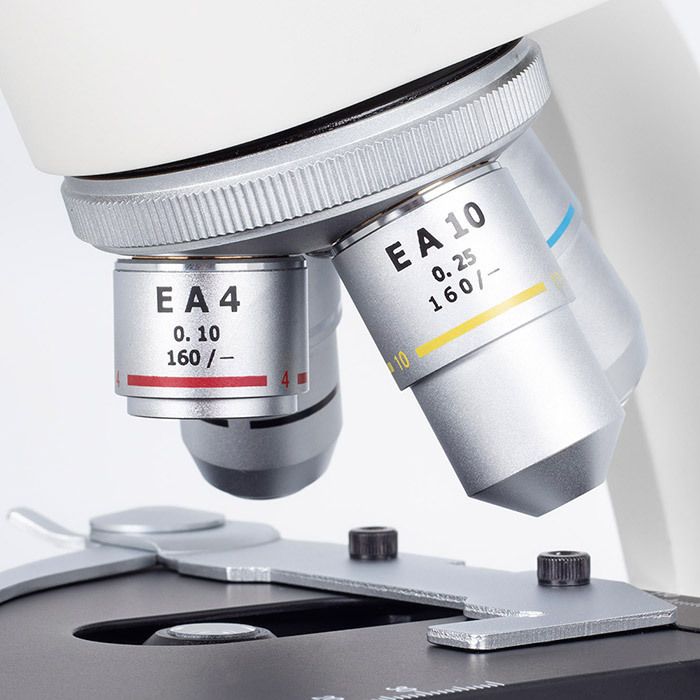

EA 高級消色差物鏡 / 內旋式定位鼻輪

RED100 系列採用 Moitc 暢銷全球的 EA 高級消色差物鏡組，內部皆選用高等級光學白玻璃，符合德國 DIN 生產標準製程，可大幅減少光線經過不同介質所產生的色散狀況，提供優良的成像效果。內旋式鼻輪，可有效減少物鏡被外物碰撞，鋼珠定位可將所需倍率物鏡穩固地定位在光路中心。

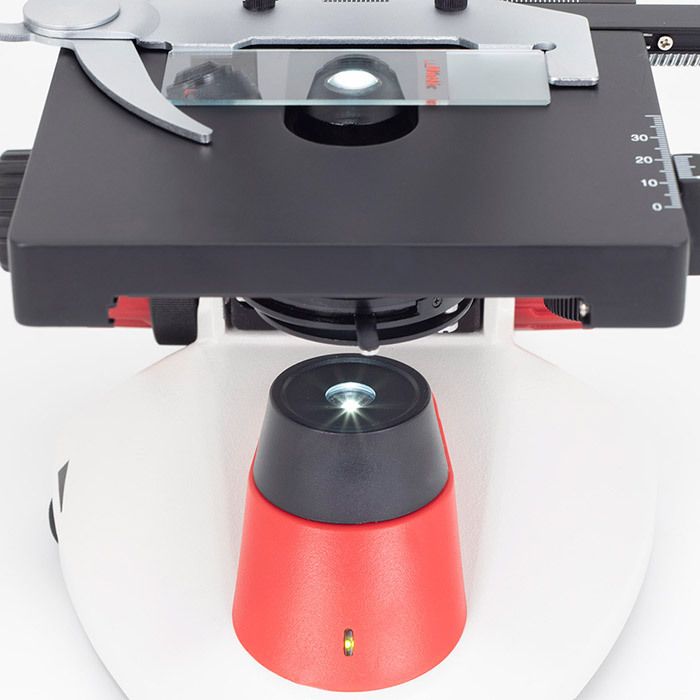

機械式 XY 移動載物平台

載物平台右側的 XY 移動桿，可使載物平台進行左右、前後移動，方便尋找目標。玻片夾可穩定夾取玻片，移動平台時不易滑動。


N.A. 1.25 阿貝聚光鏡 / 虹膜式可變光欄

採用 N.A. 1.25 Abbe 阿貝聚光鏡，具備良好的聚光效果，搭配 Iris 虹膜式可變光欄，依照使用倍率、觀察物件性質調整光欄大小，可獲得最佳成像品質。

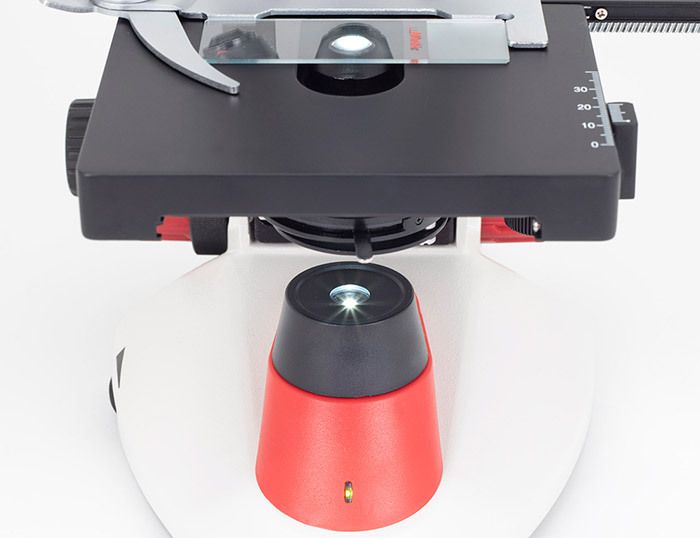

LED 低溫省電白光照明 / 蓄電設計



過去光學顯微鏡多採用鎢絲燈、鹵素燈，不但耗電量高，而且會產生高溫，碰到可能會燙傷或使即時採集的玻片標本造成變質。Motic RED Line 紅線系列採用的 LED 燈組元件使用壽命長達 50,000 小時，同時具備低溫、省電的優點，白光照明可展現標本真實色彩，燈源上方內建磨砂玻璃，可將 LED 光線均勻柔化，避免刺眼。

本機款透過外部變壓器供電之外，內部具備蓄電能力，即使在無電源插座的環境，也可透過內部電力供電進行照明觀察。底座前緣具有電量顯示。


粗微同軸調焦機構 / 2微米細緻調焦

RED Line 生物顯微鏡皆為粗/微同軸調焦機構，讓長時間使用者能夠快速進行焦距調整，轉動粗調焦輪調整至物件成像大致清晰，再轉動微調焦輪調整至欲觀察的細節，微調焦的最小精度為每格 2 微米 (0.002mm)，可調整至細膩的景深。



使用方法

注意事項

．顯微鏡屬於精密儀器，請小心勿將其摔落或使其受到撞擊。使用後請放置於防潮箱，避免水氣造成鏡頭發霉。

．調整各種調整鈕與調節輪時，請小心輕撥使用。顯微鏡與鏡頭內有精密光路設計，請勿自行拆開．

．關閉電源前請先將燈源開關調至最小，再關閉電源，以免開啟時瞬間電流導致燈泡受損。

．擦拭鏡片時勿大力來回擦拭，否則造成鏡片刮傷，影響觀察效果。



產品規格

機　　型：RED130

最大倍率：1000x (可選配至 1500x)

可用倍率：40x、100x、400x、1000x

光學系統：Finite Optical System 有限光學系統 160mm

觀 察 頭：單眼, 可 360 度旋轉

傾斜角度：45度

接 目 鏡：WF10x (18mm) 廣角目鏡附指針

物鏡鼻輪：內旋式鋼珠定位四孔鼻輪

對 物 鏡：EA 高級消色差物鏡組

　　　　  4x/0.10, 10x/0.25, 40x/0.65/S, 100x/1.25/S-Oil, 符合德國 DIN 生產標準

載物平台：120x120mm

移動行程：77x25mm

上升限位裝置：有, 可調整

聚光裝置：Abbe N.A. 1.25 阿貝聚光鏡, Iris 虹膜式可變光欄

調焦機構：粗 / 微同軸調焦

最小調焦精度：2um (0.002mm) / 格

對焦行程：7mm

濾 光 片：內建磨砂玻璃

照明光源：3.5V / 70mW LED 白光燈, 無段連續調光

蓄電功能：有

電量顯示：有

額定電壓：100V-240V 50Hz-60Hz

機身尺寸：長234x寬152x高334mm

機身重量：4.7kg

內 容 物：顯微鏡本體, WF10x 廣角目鏡, 4x 物鏡, 10x 物鏡, 40x 物鏡, 100x 物鏡, 防塵套, 油鏡用油
